スレッドのシンプルなアクションクライアントを書く

Description: このチュートリアルは、simple_action_clientライブラリを使って、平均化するアクションクライアントの作成を扱います。このサンプルプログラムはスレッドを回し、アクションクライアントを作成し、ゴールをアクションサーバーに送ります。

Tutorial Level: INTERMEDIATE

Next Tutorial: アクションサーバとクライアントを他のノードとともに実行する

コード

まず、learning_actionlib/src/averaging_client.cppをエディタで開き、以下をファイルに書き込みます:

   1 #include <ros/ros.h>
   2 #include <actionlib/client/simple_action_client.h>
   3 #include <actionlib/client/terminal_state.h>
   4 #include <learning_actionlib/AveragingAction.h>
   5 #include <boost/thread.hpp>
   6
   7 void spinThread()
   8 {
   9   ros::spin();
  10 }
  11
  12 int main (int argc, char **argv)
  13 {
  14   ros::init(argc, argv, "test_averaging");
  15
  16   // create the action client
  17   actionlib::SimpleActionClient<learning_actionlib::AveragingAction> ac("averaging");
  18   boost::thread spin_thread(&spinThread);
  19
  20   ROS_INFO("Waiting for action server to start.");
  21   ac.waitForServer();
  22
  23   ROS_INFO("Action server started, sending goal.");
  24   // send a goal to the action
  25   learning_actionlib::AveragingGoal goal;
  26   goal.samples = 100;
  27   ac.sendGoal(goal);
  28
  29   //wait for the action to return
  30   bool finished_before_timeout = ac.waitForResult(ros::Duration(30.0));
  31
  32   if (finished_before_timeout)
  33   {
  34     actionlib::SimpleClientGoalState state = ac.getState();
  35     ROS_INFO("Action finished: %s",state.toString().c_str());
  36   }
  37   else
  38     ROS_INFO("Action did not finish before the time out.");
  39
  40   // shutdown the node and join the thread back before exiting
  41   ros::shutdown();
  42   spin_thread.join();
  43
  44   //exit
  45   return 0;
  46 }

コード解説

では、一つずつコードを分析していきましょう。

   1 #include <ros/ros.h>
   2 #include <actionlib/client/simple_action_client.h>
   3 #include <actionlib/client/terminal_state.h>
   4

  • actionlib/server/simple_action_client.h はシンプルなactionを実装する際に使うactionライブラリです。
  • actionlib/client/terminal_state.h は考えられるゴールの状態を定義しています。

   4 #include <learning_actionlib/AveragingAction.h>
   5

ここは、前述のAveraging.actionファイルで生成したactionメッセージをインクルードしています。これは、AveragingAction.msgファイルから自動的に発生するヘッダです。 メッセージ定義の詳細については、msgページを参照してください。

   5 #include <boost/thread.hpp>
   6

ここはboostのスレッドライブラリをインクルードしています。この例の中でスレッドを回します。

   7 void spinThread()
   8 {
   9   ros::spin();
  10 }

ここは、コードの中で後に使われる、スレッドを回すための単純な関数です。このスレッドはバックグラウンドでROSノードをスピンします。

  12 int main (int argc, char **argv)
  13 {
  14   ros::init(argc, argv, "test_averaging");
  15
  16   // create the action client
  17   actionlib::SimpleActionClient<learning_actionlib::AveragingAction> ac("averaging");

actionクライアントはactionの定義上のテンプレートで、actionサーバとどんなメッセージタイプで通信するかについて指定します。actionクライアントのコンストラクタは2つの引数、接続するサーバ名と自動的にスレッドを回すためのオプションのbooleanを取ります。ここではactionクライアントは、サーバ名と自動のスピンオプションを、スレッドが生成されることを意味するfalseにセットして構築します。

  18   boost::thread spin_thread(&spinThread);

ここでスレッドが作られ、バックグラウンドでROSノードのスピンが開始されます。この方法を使って、必要であればactionクライアントのマルチスレッドを作ることができます。

  20   ROS_INFO("Waiting for action server to start.");
  21   ac.waitForServer();

actionサーバが未起動で動いていない場合があるので、actionクライアントは処理を続ける前に、actionサーバが動き出すのを待ちます。

  23   ROS_INFO("Action server started, sending goal.");
  24   // send a goal to the action
  25   learning_actionlib::AveragingGoal goal;
  26   goal.samples = 100;
  27   ac.sendGoal(goal);

ここではゴールメッセージを生成し、ゴールの値をセットしてactionサーバに送ります。

  29   //wait for the action to return
  30   bool finished_before_timeout = ac.waitForResult(ros::Duration(30.0));

actionクライアントは、処理を続ける前にゴールが完了するのをここで待ちます。待機のタイムアウトは30秒に設定されていて、もしゴールが終わっていない場合は30秒後に関数がfalseで返ってくることを、ここは意味しています。

  32   if (finished_before_timeout)
  33   {
  34     actionlib::SimpleClientGoalState state = ac.getState();
  35     ROS_INFO("Action finished: %s",state.toString().c_str());
  36   }
  37   else
  38     ROS_INFO("Action did not finish before the time out.");

ゴールがタイムアウトの前に終わった場合はゴールステータスが報告され、終らなかった場合は、割り当てられた時間にゴールが終わらなかったことがユーザに通知されます。

  40   // shutdown the node and join the thread back before exiting
  41   ros::shutdown();
  42   spin_thread.join();
  43
  44   //exit
  45   return 0;
  46 }

そして、ゴールが完了しゴールの状態が通知され、ROSノードをシャットダウンし、関数からexitする前にスレッドをjoinに戻します。

クライアントをコンパイルし実行する

以下の行を、CMakeLists.txtファイルに追加します:

rosbuild_add_executable(averaging_client src/averaging_client.cpp)

add_executable(averaging_client src/averaging_client.cpp)
target_link_libraries(averaging_client ${catkin_LIBRARIES})

catkin_makeで実行ファイルを生成した後、新しいターミナルでroscoreをスタートさせます:

$ roscore

そして、クライアントを実行します:

$ rosrun learning_actionlib averaging_client

以下のような出力が見えるでしょう:

  • [ INFO] 1250806286.804217000: Started node [/test_averaging], pid [9414], bound on [aqy], xmlrpc port [35466], tcpros port [55866], logging to [~/ros/ros/log/test_averaging_9414.log], using [real] time
    [ INFO] 1250806287.828279000: Waiting for action server to start.

クライアントが正しく動作しているかをチェックするために、配信されているtopicをリストします:

$ rostopic list -v

以下のような出力が見えるでしょう:

  • Published topics:
     * /rosout [rosgraph_msgs/Log] 1 publisher
     * /rosout_agg [rosgraph_msgs/Log] 1 publisher
     * /averaging/goal [learning_actionlib/AveragingActionGoal] 1 publisher
     * /averaging/cancel [actionlib_msgs/GoalID] 1 publisher

    Subscribed topics:
     * /averaging/status [actionlib_msgs/GoalStatusArray] 1 subscriber
     * /averaging/result [learning_actionlib/AveragingActionResult] 1 subscriber
     * /rosout [rosgraph_msgs/Log] 1 subscriber
     * /averaging/feedback [learning_actionlib/AveragingActionFeedback] 1 subscriber

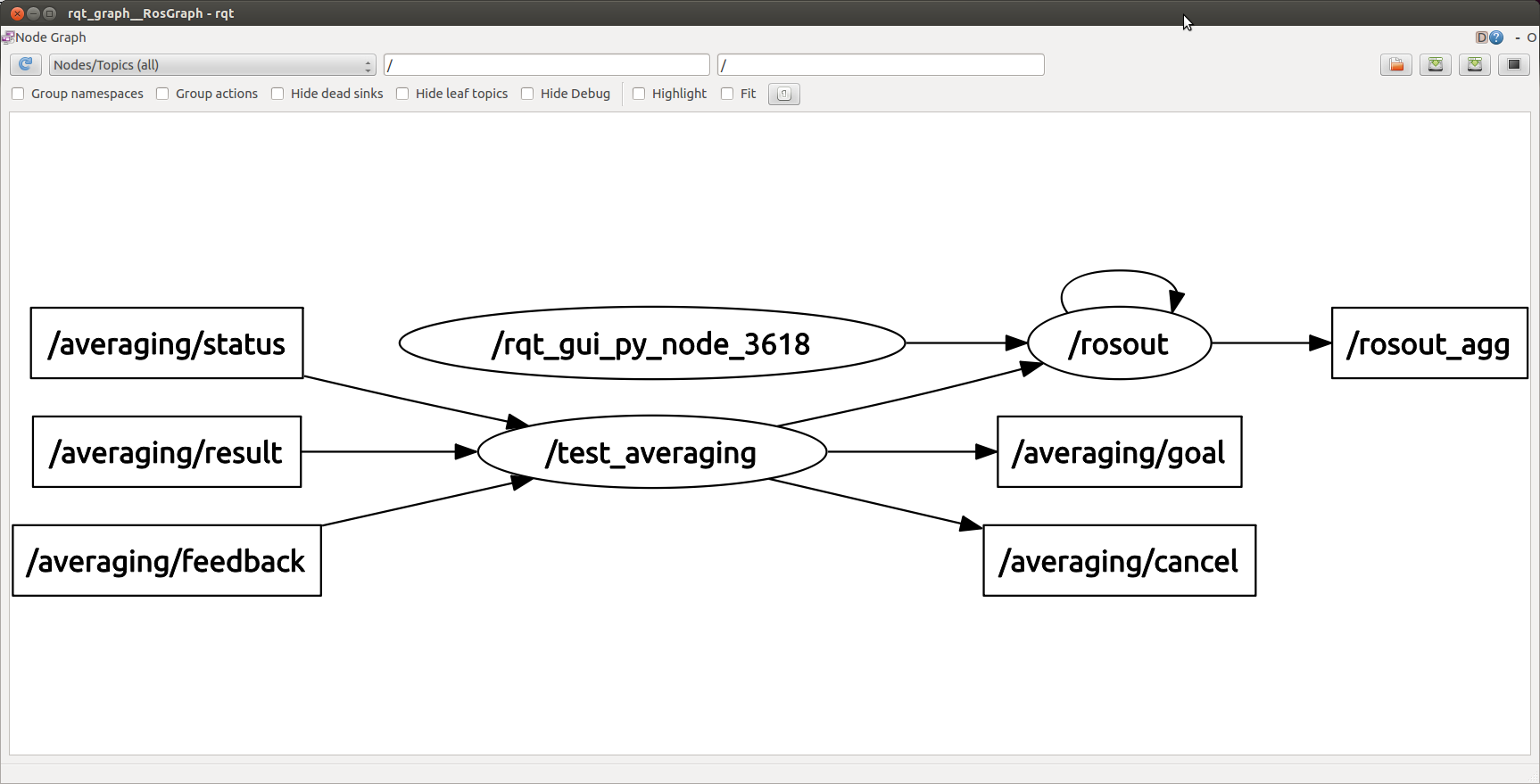

rostopicのかわりに、ノードを見ることもできます:

  Show EOL distros:

$ rxgraph &

$ rxgraph &

$ rosrun rqt_graph rqt_graph &


これはクライアントがフィードバック、ステータス、結果のチャネルを期待通りに購読していて、ゴールとcancelチャネルを期待通りに配信していることを示しています。クライアントは起動し、正しく動作しています。

サーバとクライアントを接続する

actionを使った次のステップのために、Ctrl-Cでactionクライアントを停止しておく必要があります。次はrun an action server and client with other nodesです。
